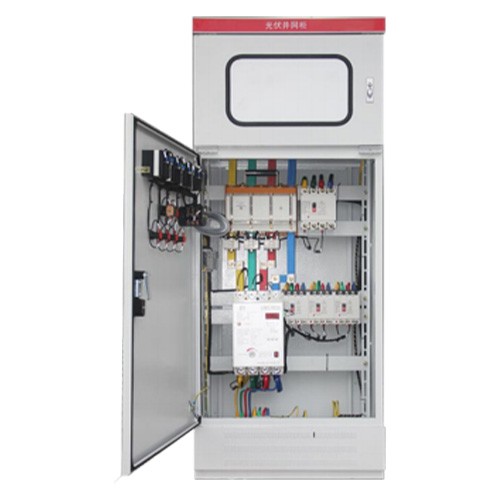

200～400KW 光伏并网柜是中大型工商业分布式光伏系统成套并网设备。集成双向计量电能表、并网断路器、浪涌保护、监控通讯、防雷保护于一体，一站式完成光伏发电汇集、计量、保护、380V 三相并网，是大功率光伏逆变器与低压配电网之间的核心枢纽设备。
200～400KW 光伏并网柜是中大型工商业分布式光伏系统成套并网设备。集成双向计量电能表、并网断路器、浪涌保护、监控通讯、防雷保护于一体，一站式完成光伏发电汇集、计量、保护、380V 三相并网，是大功率光伏逆变器与低压配电网之间的核心枢纽设备。
集成过压、欠压、短路、防孤岛、浪涌防雷多重保护，故障快速脱扣，保障大功率光伏电站稳定运行
0.2S 级三相双向多功能电能表，独立铅封计量室，支持峰谷分时计量，完全满足电网并网验收规范
冷轧钢板柜体，室内 IP30 / 户外 IP54（可选 IP65）防护，耐高低温，可适应工商业电站室内外复杂工况
标配 RS485（Modbus‑RTU）通讯，支持 4G / 以太网云监控，实现远程数据读取、状态查看、故障告警
出厂预集成调试，现场仅需接线即可投运，大幅降低现场施工与装配工作量
覆盖 200‑400kW 功率区间，最大支持接入 6 台逆变器，适配中大型工商业分布式光伏并网项目
| 产品名称 | 200‑400KW 光伏并网柜 |
| 功率覆盖范围 | 200‑400kW |
| 并网电气参数 | |
| 额定并网电压、频率范围 | AC380V/400V，三相五线制（TN‑S 系统）；47.5‑51.5Hz |
| 计量精度 | 0.2S 级三相双向多功能电能表，支持峰谷分时，独立铅封计量室 |
| 箱体基础特性 | |
| 箱体材质 | 冷轧钢板，壁厚 2.0‑2.5mm，RAL7035 静电喷塑 |
| 防护等级 | 室内 GGD 柜 IP30；户外防水柜 IP54（可选 IP65） |
| 工作环境温度 | -25℃～+55℃ |
| 相对湿度 | ≤95%，无凝露 |
| 适用海拔 | ≤2000m（超 2000m 需降容使用） |
| 保护与通讯 | |
| 防孤岛动作时间 | ≤0.2s |
| 通讯接口 | 标配 RS485 (Modbus‑RTU)；选配以太网 / 4G 云监控 |
| 最大接入逆变器台数 | 6 台 |
| 视在功率 | ≈200‑400kVA |
| 执行标准 | GB/T17215.1、GB/T19964、GB4348、IEC 标准 |
